Важные аспекты строительства и реконструкции трансформаторных подстанций

Строительство трансформаторной подстанции требует учета многих аспектов, характерных для строительства объекта такого типа. Требование увеличения пропускной способности при одновременном уделении, особого внимания безопасности, экономии и защите окружающей среды. А выполнение ряда административных процедур, требуемых очень подробными правилами, в приемлемый временной диапазон — лишь одна из них.

Электростанции имеют определенный набор понятий и основных определений, а именно:

  • Распределительное устройство — это базовый комплект сборных шин, полушин и распределительных, защитных, измерительных, управляющих и сигнальных устройств, которые вместе с изоляционными, опорными и экранирующими элементами образуют систему, способную распределять электроэнергию при одном номинальном напряжении; Распределительное устройство — это отдельная часть электростанции, занимающая отдельное помещение, группу помещений или отдельную территорию, где находится набор коммутационных аппаратов с определенным напряжением и вспомогательные устройства;
  • Ячейка распределения — это совокупность устройств защиты, коммутации, измерительного контроля и других вспомогательных устройств, связанных с распределением и передачей электроэнергии. Оборудование ячейки зависит от выполняемой функции, номинального напряжения и требуемой эксплуатационной надежности;
  • Сборные шины представляют собой набор жестких сборных шин или проводов, к которым электрически подключены отдельные распределительные щиты.

Электростанции

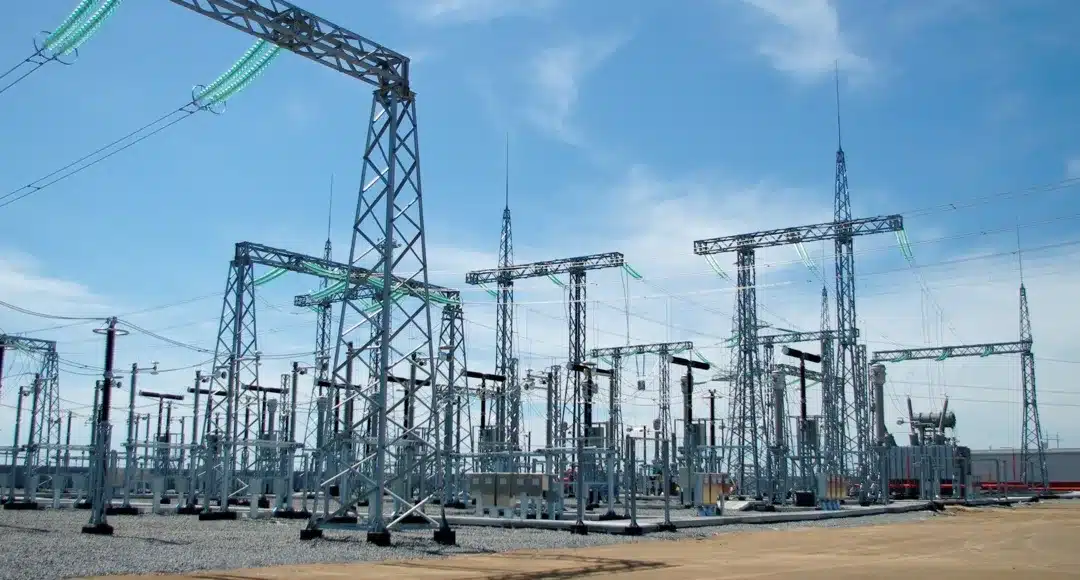

Электростанция — это базовый узел электросети, состоящий из набора электрических силовых устройств для обработки или преобразования электроэнергии с целью передачи в системе, распределения электроэнергии в распределительных сетях и понижения напряжения до уровня, на котором оно возможно использование обычных электрических устройств.

На больших станциях также есть отдельные помещения, оборудованные соответствующей контрольно-измерительной аппаратурой, приборами и элементами управления, а также индикаторами состояния подключения и элементами рабочих станций. Основными устройствами на подстанциях являются распределительные устройства, трансформаторы и диспетчерские.

Передача, распределение и прием электроэнергии требует использования:

  • а) от системных электростанций (НН),
  • б) распределительные станции (ВН) и
  • c) многочисленные трансформаторные подстанции, преобразующие среднее напряжение (MV) в напряжение, обычно используемое в потребительских установках (230/400 В).

С распределением электроэнергии на подстанции связаны следующие функции: регулирование напряжения в сети, компенсация реактивной мощности, поддержание условий короткого замыкания на соответствующем уровне, а также выключение и включение сетевых элементов (линий и трансформаторов).

Электрические подстанции могут характеризоваться такими данными, как: функция станции, номинальное напряжение или напряжения, номинальный ток или токи, устойчивость к короткому замыканию, количество ячеек распределительного устройства, количество трансформаторов.

Схемы и устройства электрических подстанций

Подстанция (коммутационная станция) состоит из следующих цепей и устройств:

  1. Главные цепи — состоящие из линий электропередач, подключенных к станции, главного распределительного устройства и устройств главной станции, подключенных к сборным шинам;
  2. Вторичные (низковольтные) цепи — охватывающие все элементы, в которых обычно протекают токи, пропорциональные токам в главных цепях. Вспомогательные цепи включают системы защиты, автоматики, измерения, телеуправления и телеизмерения;
  3. Вспомогательные устройства — обеспечивающие правильную работу станции. Вспомогательное оборудование включает установки и вспомогательные источники энергии, установки сжатого воздуха, освещения и электрического отопления;
  4. Защитные сооружения — это элементы защиты от ударов, молнии, перенапряжения и пожара.

Проекты электростанций требуют специалистов во многих областях.Понимая, что правильная и слаженная команда — необходимое условие эффективного управления проектами, выбирайте подрядчика, который инвестирует в развитие компетенций своих сотрудников. А их команда способна обеспечить безопасную реализацию любых инвестиций в энергетику.

Одна из таких компаний — ЭДС-Инжиниринг. Она гарантирует оптимальные решения для каждого проекта и выполняет все необходимые административные процессы.
