Електропроводка — частина ремонту, яку роблять один раз і на десятиліття. Вона прихована від очей у товщі стін, але саме від її якості та надійності залежить безпека вашої родини та збереження майна. Можна переклеїти шпалери чи замінити меблі, але повна заміна проводки — це надзвичайно складний та брудний процес, пов’язаний з новим глобальним ремонтом. Саме тому вибір кабелю є тим фундаментальним етапом, де будь-яка помилка чи спроба заощадити може мати критичні наслідки в майбутньому.
Неправильно підібраний переріз, сумнівний матеріал жили чи неякісна ізоляція — це міна сповільненої дії. Роками вона може ніяк себе не проявляти, але одного дня, при піковому навантаженні, дасть про себе знати перегрівом, коротким замиканням і, в найгіршому випадку, пожежею. У цьому детальному посібнику ми розберемо всі нюанси вибору кабельно-провідникової продукції. Ми навчимося розшифровувати маркування, розуміти, чому один кабель безпечніший за інший, і як не стати жертвою недобросовісних виробників, щоб ваша електросистема була не джерелом тривоги, а основою комфорту та спокою.
Чому мідь кращий матеріал для кабелів
Перше і найголовніше рішення, яке потрібно прийняти, це вибір матеріалу струмопровідної жили. І тут, згідно з усіма сучасними нормами та здоровим глуздом, варіантів немає: для стаціонарної електропроводки в житлових приміщеннях використовується виключно мідь.
Так, у старих будинках, зведених у радянські часи, ви досі можете зустріти алюмінієву проводку. Тоді її використовували з однієї причини — дешевизни. Проте десятиліття експлуатації виявили цілий ряд критичних недоліків алюмінію, через які він був заборонений для використання в новому житловому будівництві.
Перед тим, як розглянути переваги міді, важливо зрозуміти, чому алюміній такий небезпечний:
- Надзвичайна крихкість. Алюміній дуже “не любить”, коли його турбують. Він витримує лише кілька згинів в одному місці, після чого просто ламається. Це створює величезні проблеми при монтажі розеток чи вимикачів, а також при будь-якому подальшому обслуговуванні.
- Схильність до окислення. На повітрі алюміній миттєво покривається тонкою, але дуже міцною оксидною плівкою. На відміну від оксидів міді, ця плівка є діелектриком, тобто практично не проводить струм. З часом у місцях з’єднань (наприклад, під гвинтом у розетці) цей шар погіршує контакт. Поганий контакт — це причина підвищеного опору, що призводить до сильного нагрівання. Іскріння, оплавлення корпусу розетки, а далі — займання.
- Плинність матеріалу. Під тиском гвинтового затиску алюміній з часом починає повільно деформуватися і зменшуватися в об’ємі. В результаті затиск слабшає, контакт погіршується, і ми знову повертаємося до проблеми нагрівання. Така проводка вимагає регулярної “протяжки” всіх контактних з’єднань, чого, звісно, ніхто не робить.
Мідь позбавлена всіх цих недоліків. Вона пластична, витримує багаторазові згини, її провідність набагато вища, а контакти залишаються стабільними та надійними протягом усього терміну служби. Тому, згідно з чинними Правилами улаштування електроустановок (ПУЕ), використання алюмінієвих провідників перерізом менше 16 мм² для монтажу електропроводки в житлових будинках заборонено.
Типи ізоляції та маркування
Визначившись з матеріалом, ми переходимо до вибору типу кабелю, а точніше — його ізоляції. На ринку ви знайдете кілька схожих абревіатур: ВВГ, ВВГнг, ВВГнгд. Це не просто літери, а ключова інформація про пожежну безпеку вашого житла.
Розуміння цих позначень є критично важливим, адже саме властивості ізоляції визначають, як поведе себе проводка в разі надзвичайної ситуації:

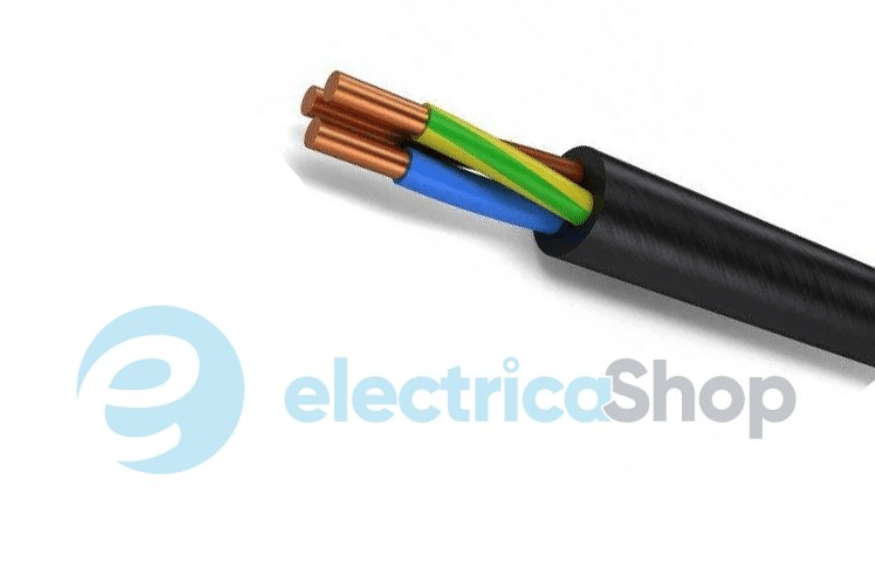

- ВВГ — це означає, що ізоляція кожної мідної жили зроблена з ПВХ (полівінілхлориду), загальна оболонка, що об’єднує жили, — теж з ПВХ, а додаткова броня відсутня. Це надійний кабель, але його головний мінус — ПВХ-ізоляція добре горить і поширює полум’я. Якщо ви прокладаєте один такий кабель, ризик невеликий. Але в сучасній квартирі в одній штробі чи гофрі часто йде пучок з 5-10 кабелів. Якщо з якоїсь причини займеться один, вогонь миттєво перекинеться на всі інші.
- ВВГнг — індекс “нг” означає “не підтримує горіння”. До складу ПВХ-пластикату для такого кабелю додають спеціальні речовини — антипірени. Завдяки їм ізоляція самозатухає. Це означає, що при груповій прокладці (в пучку) займання одного кабелю не призведе до поширення вогню по всій трасі. На сьогоднішній день це мінімально допустимий стандарт безпеки для житлових приміщень.
- ВВГнгд (або ВВГнг-LS) — це найкращий та найбезпечніший вибір для дому. Індекс “нгд” розшифровується як “не підтримує горіння, з пониженим димо- та газовиділенням” (англійський аналог — LS, Low Smoke). Під час пожежі найбільшу небезпеку для життя становить не сам вогонь, а густий, їдкий та токсичний дим від горіння пластику. Він за лічені хвилини заповнює приміщення, викликає отруєння та повністю позбавляє видимості, унеможливлюючи евакуацію. Ізоляція кабелю ВВГнгд при нагріванні виділяє в рази менше диму, і цей дим є менш токсичним.
Отже, роблячи вибір для свого дому, де безпека родини стоїть на першому місці, однозначно варто зупинитися на кабелі марки ВВГнгд (LS). Це та інвестиція, яка може врятувати життя.
Розрахунок перерізу жил
Переріз, або товщина струмопровідної жили — це параметр, який визначає її пропускну здатність. Це можна порівняти з трубою для води: через тонку трубу неможливо подати великий об’єм води. Так само і тонкий провідник не може пропустити через себе великий струм — він почне сильно грітися. Перегрів — це прямий шлях до руйнування ізоляції, короткого замикання та пожежі.
Для вибору перерізу не потрібно робити складних розрахунків. Існують перевірені часом стандарти для мідного кабелю, яких достатньо для 99% побутових завдань.
Перед тим, як перейти до цифр, запам’ятайте головне правило: потужне обладнання (пральна машина, бойлер, духова шафа, кондиціонер, варильна поверхня) завжди підключається окремою лінією безпосередньо від електрощитка:
- Переріз 1.5 мм² — цей кабель використовується виключно для ліній освітлення. Навіть якщо ви встановите в кімнаті велику люстру на десять ламп, їхня сумарна потужність (особливо з сучасними LED-лампами) буде незначною. Такий кабель витримує навантаження до 3.5 кВт, а його лінія в щитку захищається автоматичним вимикачем на 10 А.
- Переріз 2.5 мм² — підходить для всіх розеткових груп у кімнатах, кухні та коридорі. До цих розеток ми підключаємо телевізори, комп’ютери, зарядні пристрої, пилососи, фени тощо. Кабель такого перерізу витримує навантаження до 5.5 кВт, а його лінія захищається автоматом на 16 А.
- Переріз 4 мм² та 6 мм² — ці кабелі використовуються для прокладання окремих силових ліній для найпотужніших споживачів. Наприклад, для сучасної електричної варильної поверхні потрібен кабель перерізом 4 мм² (для потужності до 7 кВт) або 6 мм² (для потужності понад 7 кВт). Такі лінії захищаються автоматами на 25 А або 32 А відповідно.
Ніколи не економте на перерізі. Якщо є сумніви, завжди обирайте більший номінал. Цей невеликий запас міцності забезпечить надійну та безпечну роботу мережі на довгі роки.
На жаль, ринок кабельно-провідникової продукції переповнений підробками та неякісним товаром. Недобросовісні виробники йдуть на різні хитрощі: занижують реальний переріз жили (так званий “усічений” кабель, коли замість 2.5 мм² ви отримуєте 2.1 мм²), використовують мідь низької якості з домішками або дешевий ПВХ, який з часом стає крихким.
Визначити таку підробку без спеціальних інструментів практично неможливо. Тому єдиний надійний спосіб убезпечити себе — купувати продукцію відомих, перевірених заводів у надійних постачальників. Саме тому, вибираючи основу для своєї електромережі, варто звертатися до професіоналів, які цінують свою репутацію. Повний асортимент сертифікованого кабелю від провідних українських виробників, якість продукції яких перевірена роками, таких як ЗЗКМ (Запорізький завод кольорових металів) та Одескабель, ви завжди можете знайти в інтернет-магазині electrica-shop.com.ua. Купуючи таку продукцію, ви отримуєте гарантію, що кабель відповідає ДСТУ (ГОСТ), його переріз є повним, а ізоляція має всі заявлені властивості пожежної безпеки.
Вибір кабелю для домашньої електропроводки — це процес, що вимагає уважності та відповідальності. Це інвестиція, яка робиться один раз на багато десятиліть, і від її правильності залежить найцінніше — безпека. Підсумуємо ключові моменти: завжди обирайте мідний кабель, для максимальної безпеки віддавайте перевагу ізоляції типу ВВГнгд (LS), точно дотримуйтесь рекомендацій щодо перерізу для різних типів навантажень і купуйте продукцію лише у надійних продавців.
