Правильний утеплений дах — це не набір окремих матеріалів, а система, у якій кожен шар виконує свою функцію та працює разом із сусідніми.
З боку приміщення потрібно обмежити надходження водяної пари в утеплювач, усередині конструкції — забезпечити необхідний рівень теплоізоляції, а з зовнішнього боку — захистити теплоізоляційний шар від води та вітру, не перешкоджаючи його висиханню.
Не менш важлива вентиляція під покрівельним покриттям. Саме вона допомагає відводити пару, яка пройшла через конструкцію.
Тому помилка в одному шарі — наприклад, негерметична пароізоляція або перекритий вентиляційний канал — може вплинути на роботу всього покрівельного пирога.
Що таке покрівельний пиріг і чому всі шари працюють як система
Покрівельним пирогом називають послідовність функціональних шарів утепленого даху — від внутрішнього оздоблення до зовнішнього покрівельного покриття.
У типовій конструкції це:
внутрішнє оздоблення → монтажний простір → пароізоляція → теплоізоляція → супердифузійна мембрана → контробрешітка → обрешітка → покрівельне покриття.
Логіка такої схеми полягає в поступовому зменшенні опору виходу водяної пари в напрямку назовні. З теплого боку утеплювач захищає пароізоляційний шар, а з холодного — паропроникна підпокрівельна мембрана.
Водночас над мембраною залишається вентильований канал, який забезпечує рух повітря під покрівельним покриттям.
Конкретна схема може змінюватися залежно від конструкції крокв, виду утеплення та типу покрівельного матеріалу.
Шар 1. Внутрішнє оздоблення і монтажний простір
Внутрішнім шаром зазвичай є гіпсокартон, дерев’яна вагонка або інше оздоблення мансардного приміщення.
Між облицюванням і пароізоляцією доцільно передбачати монтажний, або сервісний, простір. У ньому можна прокласти електропроводку та інші комунікації без великої кількості проколів пароізоляційного контуру.
Цей простір особливо корисний у складних мансардних приміщеннях, де є багато розеток, світильників і кабельних проходів.
Для окремих пароізоляційних матеріалів повітряний проміжок також може бути частиною функціональної схеми. Наприклад, для PAROBARRIER® R110 із відбивним шаром виробник передбачає зазор між плівкою та облицюванням для реалізації тепло-відбивної функції.
Шар 2. Пароізоляція
Пароізоляцію встановлюють з теплого боку утеплювача. Її завдання — обмежити проникнення водяної пари з житлових приміщень у товщу теплоізоляції.
Проте важливий не лише сам матеріал, а й герметичність усього шару.
Полотна повинні бути з’єднані між собою, а примикання до стін, балок, перекриттів, труб, вентиляції та інших конструкцій — герметизовані відповідними стрічками й ущільнювальними матеріалами.
У лінійці JUTA для цього шару призначені матеріали PAROBARRIER®. Наприклад, PAROBARRIER® N110 виробник визначає як пароізоляційну плівку для встановлення з внутрішнього боку теплоізоляції в скатних покрівлях.
Для конструкцій, де потрібна регульована робота з водяною парою, може застосовуватися PAROBARRIER® VAP. Виробник окремо наголошує на обов’язковому проклеюванні всіх нахлестів і примикань.
Шар 3. Теплоізоляція

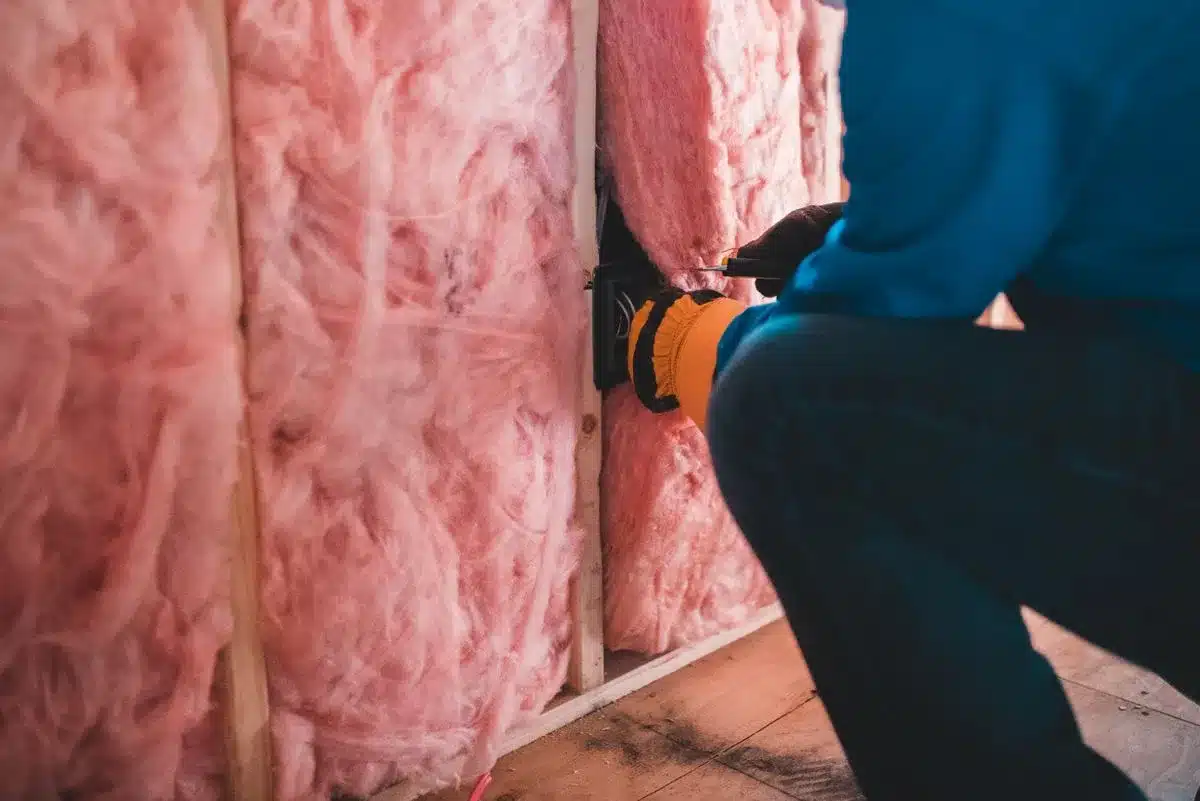

Основний теплоізоляційний шар у скатному даху найчастіше розташовують між кроквами. За необхідності його доповнюють другим шаром поперек крокв, щоб зменшити вплив містків холоду через дерев’яні елементи.
Товщина утеплення визначається теплотехнічним розрахунком, а не тільки висотою крокви.
Плити або мати повинні щільно прилягати до каркаса та між собою, без великих щілин і порожнин. Водночас утеплювач не повинен надмірно стискатися, оскільки це може погіршити його розрахункові властивості.
Особливо важливо правильно виконати утеплення біля мауерлата, мансардних вікон, коника та інших складних вузлів.
Шар 4. Підпокрівельна мембрана
З зовнішнього боку утеплювача встановлюють супердифузійну підпокрівельну мембрану.
У системі утепленого даху вона виконує одразу кілька функцій: захищає теплоізоляцію від випадкової води з боку покрівельного покриття, обмежує продування та дозволяє водяній парі виходити назовні.
Для таких конструкцій JUTA пропонує лінійку EUROBARRIER®. Наприклад, EUROBARRIER® Plus виробник допускає для утеплених і неутеплених скатних покрівель, а також для контактного монтажу по дерев’яному настилу.
Мембрани EUROBARRIER® у передбачених виробником системах можна укладати безпосередньо на теплоізоляцію. При цьому важливо дотримуватися правильної орієнтації полотна, нахлестів і рекомендацій щодо проклеювання стиків.
Для дахів із особливими навантаженнями або специфічним покриттям модель мембрани потрібно підбирати окремо.
Шар 5. Контробрешітка та вентиляційний канал
Над супердифузійною мембраною формують вентиляційний канал.
Для цього вздовж крокв встановлюють контробрешітку. Вона піднімає наступні шари покрівлі над мембраною та створює простір для руху повітря.
Повітря повинно надходити в районі карниза, рухатися вгору вздовж схилу та виходити у верхній частині даху. Канал має залишатися безперервним по всій довжині.
JUTA окремо наголошує, що утеплювач не повинен піднімати мембрану та зменшувати рекомендований верхній вентиляційний зазор. Над EUROBARRIER® встановлюють бруси контробрешітки необхідного перерізу.
Біля контробрешітки також можуть використовуватися ущільнювальні стрічки для герметизації місць механічного кріплення мембрани.
Шар 6. Обрешітка і покрівельне покриття
Поверх контробрешітки встановлюють обрешітку або суцільний настил залежно від типу покрівельного матеріалу.
Для металочерепиці, профільованих листів або черепиці схема та крок обрешітки визначаються вимогами виробника покриття.
Фінішне покриття захищає дах від основної маси опадів, вітру, сонця та механічних навантажень. Однак його не слід сприймати як єдиний водозахисний шар.
Під ним усе одно працює супердифузійна мембрана, яка приймає випадкову воду або конденсат і відводить їх у напрямку карниза.
Саме спільна робота покриття, вентиляційного простору та мембрани формує зовнішню частину надійного покрівельного пирога.
Як змінюється схема для холодного даху
У холодному даху утеплювач розташовують не в площині скатів, а зазвичай у перекритті між житловим приміщенням і неопалюваним горищем.
Через це структура ската стає простішою: немає теплоізоляції між кроквами та пароізоляції безпосередньо під покрівельним покриттям.
При цьому під покрівлею все одно може бути потрібен гідрозахисний шар і правильно організована вентиляція.
Залежно від конструкції тут можуть використовуватися інші підпокрівельні матеріали, зокрема безконтактні гідроізоляційні плівки або спеціальні антиконденсатні рішення.
Тому схему утепленого даху не слід механічно переносити на холодний — це різні системи.
5 помилок у покрівельному пирозі
Найтиповіші проблеми виникають через неправильне поєднання шарів.
Перша помилка — негерметична пароізоляція, через яку повітря з приміщення потрапляє в утеплювач.
Друга — використання невідповідного підпокрівельного матеріалу, наприклад безконтактної плівки без необхідного вентиляційного зазору.
Третя — перекритий або занадто малий вентиляційний канал над мембраною.
Четверта — щілини, стискання або неправильна товщина теплоізоляції.
П’ята — негерметичні вузли біля мансардних вікон, труб, димоходів, карниза та інших проходок.
Кожна з цих помилок порушує роботу не одного матеріалу, а всього покрівельного пирога.
Правильний покрівельний пиріг утепленого скатного даху — це узгоджена система з пароізоляції, теплоізоляції, супердифузійної мембрани, вентиляційного каналу, обрешітки та зовнішнього покриття.
PAROBARRIER® працює з теплого боку утеплювача, EUROBARRIER® — з зовнішнього, а між мембраною та покрівельним покриттям організовується вентиляція.
Щоб уникнути несумісності матеріалів і помилок у вузлах, варто підібрати конкретні рішення JUTA відповідно до конструкції даху, типу утеплення та покрівельного покриття.
