При строительстве промышленных и частных объектов приходится решать одну и ту же задачу: получить прочную конструкцию, которая сможет выдерживать значительную нагрузку без неоправданного увеличения массы. Одним из распространенных решений становится двутавровая балка. Ее форма на первый взгляд кажется простой, но именно геометрия профиля позволяет эффективно использовать свойства стали.
Двутавр применяют там, где обычного прямоугольного металлического профиля недостаточно по жесткости. Балки используют при устройстве перекрытий, каркасов зданий, мостовых конструкций, колонн, площадок и других элементов, работающих преимущественно на изгиб и сжатие.
Для начала стоит понимать, что двутавр – это не один конкретный размер металлопроката, а целая группа стальных профилей с различными параметрами. Поэтому перед покупкой необходимо определить не только длину балки, но и ее номер, тип, массу одного погонного метра и расчетные характеристики.
Что представляет собой двутавровая балка

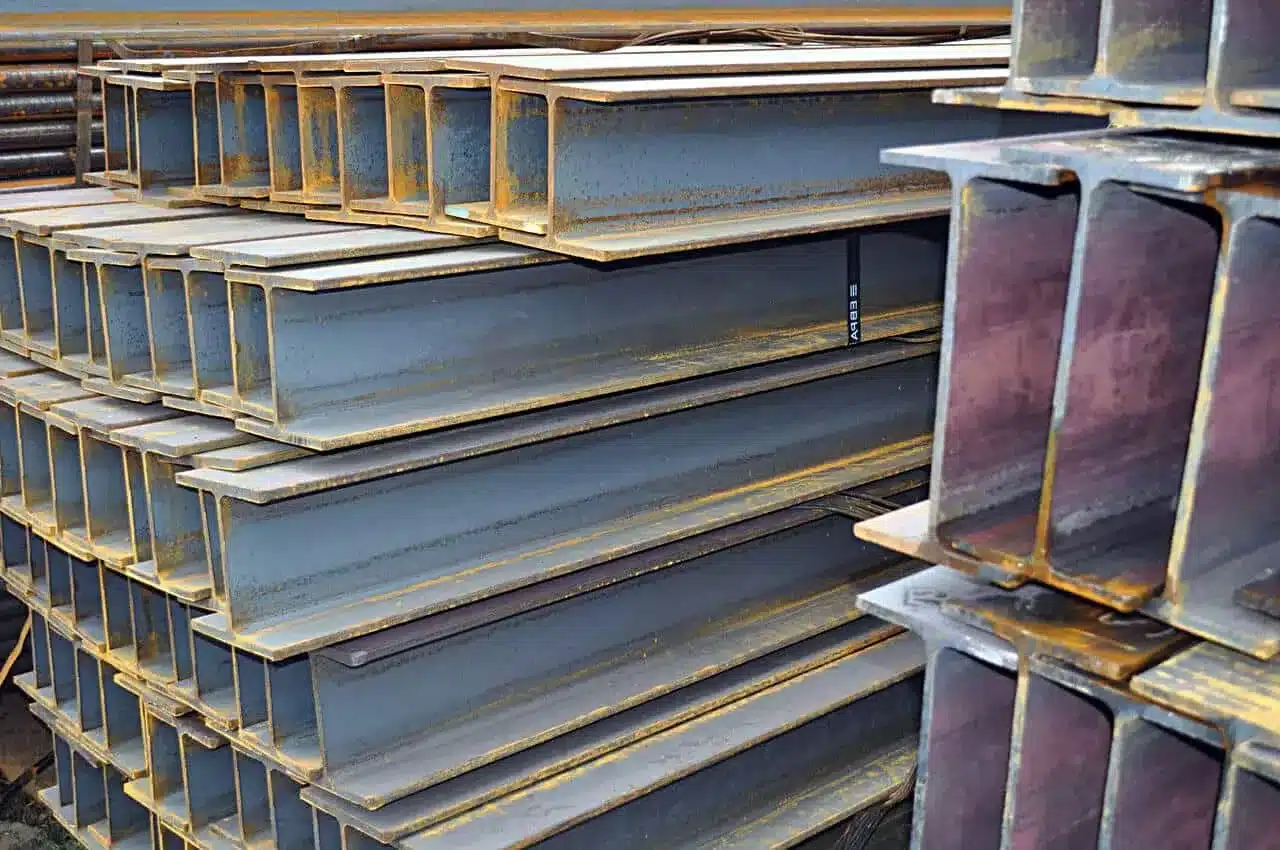

Двутавр – металлический профиль, поперечное сечение которого напоминает букву «Н». Конструкция состоит из вертикальной стенки и двух горизонтальных полок. Такое решение позволяет рационально распределить металл относительно нейтральной оси и повысить сопротивление балки изгибу.
В отличие от сплошного прямоугольного стержня, двутавровый профиль обеспечивает высокую жесткость при сравнительно умеренном расходе стали. Именно поэтому он получил широкое распространение в строительстве.
На практике двутавры различаются по назначению, геометрии и техническим характеристикам. Перед выбором конкретного изделия необходимо учитывать условия его эксплуатации и предполагаемую нагрузку.
Основными параметрами профиля считаются:
- высота балки;
- ширина полки;
- толщина стенки;
- толщина полки;
- масса одного погонного метра;
- площадь поперечного сечения.
Также имеет значение длина изделия. Стандартный прокат поставляется определенной длины, а при необходимости балки режут под конкретные размеры объекта.
Актуальный ассортимент и характеристики различных профилей можно предварительно посмотреть в каталоге https://armatura-kyiv.com.ua/ru/product-category/dvutavrovaia-balka/, а окончательный выбор лучше делать после определения расчетной нагрузки.
Виды двутавров и их основные характеристики
Двутавровые балки отличаются не только размерами, но и формой полок, назначением и способом производства. В отечественном сортаменте встречаются профили, обозначаемые буквами Б, Ш, К и другими индексами. Конкретная маркировка зависит от стандарта, по которому изготовлен прокат.
Нормальные двутавры предназначены преимущественно для использования в качестве балочных элементов. Широкополочные профили имеют более широкие полки и могут применяться там, где требуется повышенная устойчивость и способность воспринимать значительные нагрузки. Колонные разновидности рассчитаны на работу преимущественно в вертикальных конструкциях.
При выборе профиля необходимо смотреть не только на его номер. Например, два изделия одинаковой высоты могут иметь разную ширину полки, толщину стенки и массу. Поэтому обозначение профиля нужно рассматривать вместе с таблицей сортамента.
Особое значение имеют следующие характеристики:
- момент инерции;
- момент сопротивления;
- площадь поперечного сечения;
- радиус инерции;
- масса погонного метра.
Для обычного покупателя наиболее понятным показателем является вес одного метра. Однако инженерный расчет конструкции основывается прежде всего на прочностных и геометрических характеристиках сечения.
Размеры двутавра и вес одного метра
Размеры двутавровой балки принято указывать в миллиметрах. Высота профиля является одним из главных ориентиров и часто отражается в его номере. Но воспринимать номер как точную высоту во всех случаях нельзя: разные серии и стандарты имеют собственные параметры.
Например, у конкретного двутавра необходимо отдельно смотреть высоту, ширину полки, толщину стенки и толщину полки. Эти данные позволяют определить площадь сечения и другие характеристики, используемые при проектировании.
Вес одного погонного метра также зависит от геометрии. Чем больше площадь поперечного сечения, тем выше масса профиля. При этом два двутавра одинаковой высоты могут заметно отличаться по весу.
Для расчета количества металла на объекте используют простую зависимость:
М = m × L
где М — общая масса балки, m — масса одного погонного метра, а L — длина изделия.
Допустим, масса выбранного профиля составляет 31,2 кг/м, а длина балки — 12 м. Тогда:
31,2 × 12 = 374,4 кг.
Если таких балок пять, общий вес составит:
374,4 × 5 = 1872 кг, или 1,872 т.
Этот способ особенно удобен при предварительном расчете стоимости доставки и закупки металлопроката.
Как самостоятельно рассчитать вес двутавра
Если в справочной таблице нет массы конкретного профиля, ее можно приблизительно определить через площадь поперечного сечения. Для стали обычно используют расчетную плотность около 7850 кг/м³.
Формула выглядит следующим образом:
М = A × L × ρ
где:
М — масса изделия в килограммах;
A — площадь поперечного сечения в квадратных метрах;
L — длина балки в метрах;
ρ — плотность стали.
Например, площадь сечения профиля составляет 45,2 см². Переводим ее в квадратные метры:
45,2 см² = 0,00452 м².
Для балки длиной 6 м:
0,00452 × 6 × 7850 ≈ 213 кг.
Следовательно, такая балка будет весить примерно 213 кг.
При самостоятельном вычислении нужно учитывать, что реальная масса проката может немного отличаться от теоретической. Это связано с производственными допусками и особенностями конкретного сортамента. Поэтому для коммерческого расчета лучше использовать фактическую массу, указанную производителем или в таблице соответствующего стандарта.
Как правильно выбрать двутавр для строительства
Вес сам по себе не показывает, подойдет ли конкретная балка для определенного объекта. Главный вопрос – сможет ли профиль безопасно воспринимать расчетную нагрузку с учетом длины пролета, схемы опирания и условий работы.
При подборе двутавра учитывают:
- длину пролета;
- величину постоянной и временной нагрузки;
- способ опирания балки;
- расположение нагрузки;
- требования к допустимому прогибу;
- условия эксплуатации конструкции.
Например, балка перекрытия должна выдерживать собственный вес конструкции, нагрузку от пола, мебели и людей. При этом недостаточно проверить только прочность стали. В некоторых случаях определяющим фактором становится прогиб: профиль может не разрушаться, но чрезмерно деформироваться под нагрузкой.
Для ответственных строительных конструкций выбор сечения должен выполняться по проектной документации. Особенно осторожно следует относиться к замене одного номера двутавра другим. Профили, которые кажутся похожими по внешним размерам, могут иметь совершенно разные расчетные характеристики.
При покупке также важно проверить соответствие марки стали, геометрии и документации заявленному сортаменту. Для строительного объекта имеет значение не только количество тонн металла, но и конкретные свойства используемого профиля.
Итог
Двутавр представляет собой эффективный стальной профиль, в котором форма сечения позволяет получить высокую жесткость при рациональном расходе металла. Его основные характеристики – высота, ширина и толщина полок, толщина стенки, площадь сечения, масса погонного метра и расчетные характеристики прочности.
Для определения общей массы достаточно знать вес одного метра и длину изделия. Если табличное значение неизвестно, массу можно рассчитать через площадь сечения и плотность стали. Однако определение веса и подбор балки – разные задачи. Для строительства необходимо дополнительно проверить прочность, устойчивость и допустимый прогиб.
Для предварительных расчетов удобно использовать калькулятор двутавра, который позволяет быстрее определить массу профиля по его параметрам. А при выборе балки для несущей конструкции окончательное решение следует принимать на основании инженерного расчета, учитывающего реальные нагрузки и условия эксплуатации.
