Заміна пневматики на електрику на промислових об’єктах давно перестала бути питанням моди – відпадає потреба в компресорі, ресивері та розведенні повітряних ліній, а керування заводиться в АСУ ТП напряму. Тому, коли постає задача купити електропривід в Україні, вибір найчастіше зводиться не до «чи брати», а до того, який тип і з якими параметрами закриває конкретний вузол. Розглянемо це на прикладі приводів SCHIEBEL, які постачає ТОВ «ЗАВОД «АРМА».
Чотири типи й чим вони відрізняються

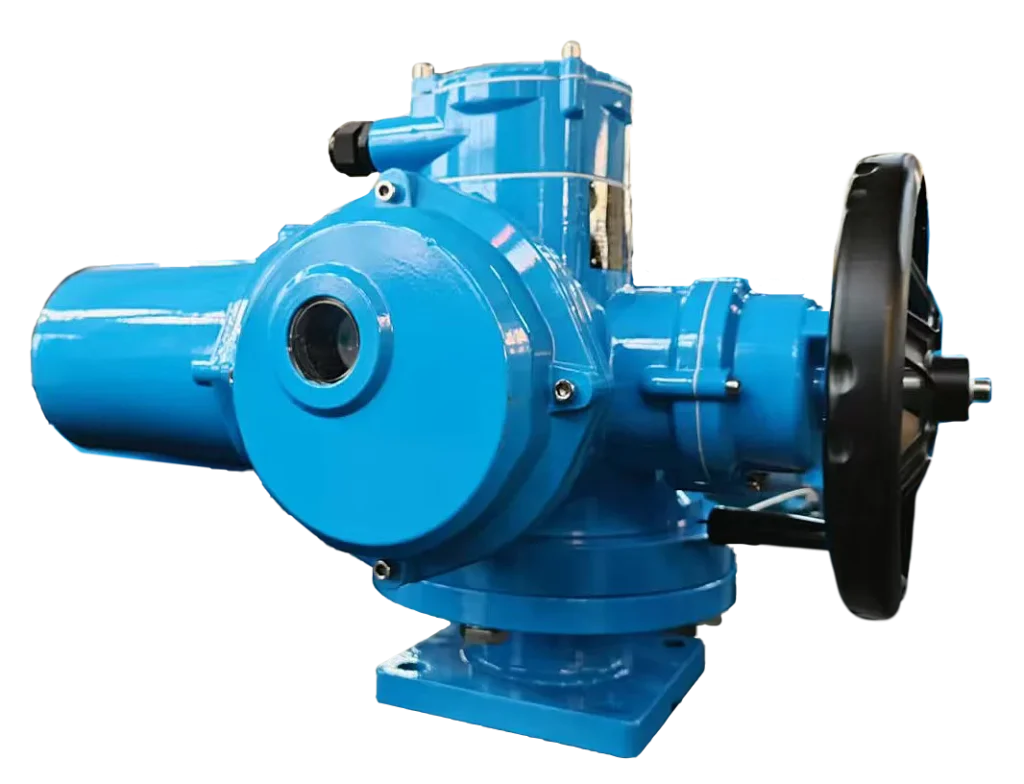

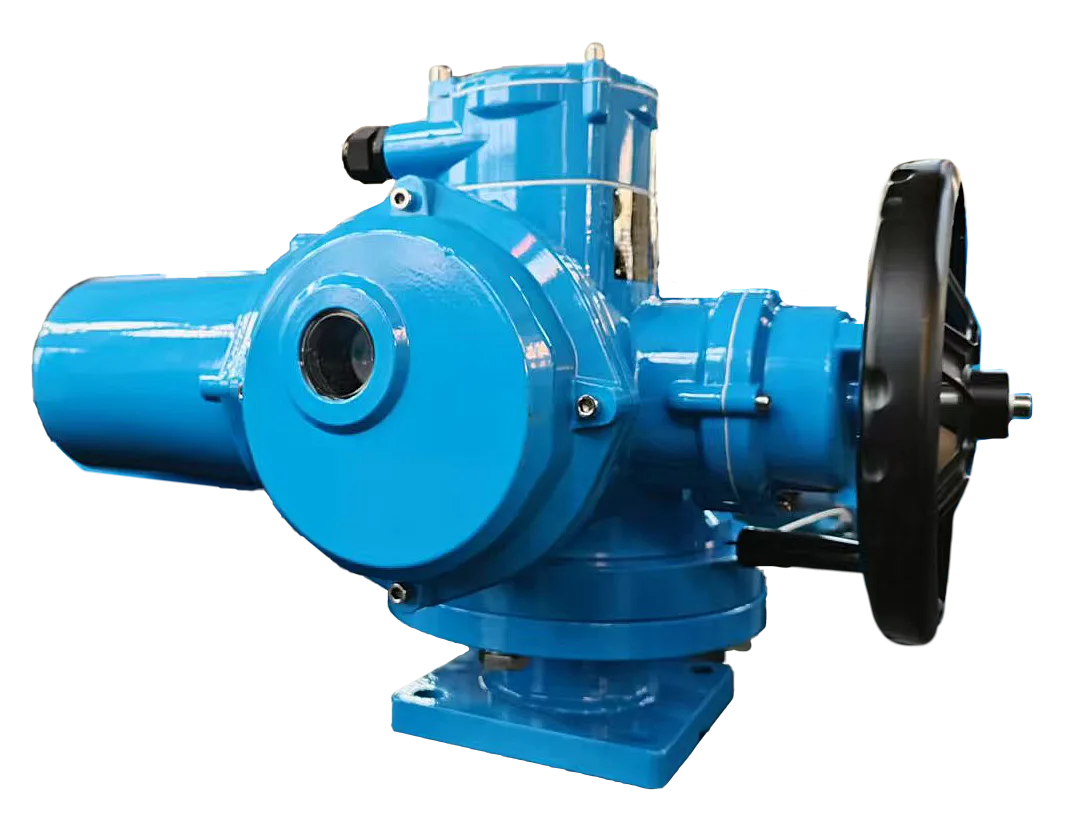

Багатооборотні. Вихідний вал робить десятки й сотні обертів, діапазон крутного моменту – від 10 до 32 000 Нм. Це основний тип для клинових засувок і запірної арматури магістральних трубопроводів. Детальніше – у розділі багатооборотних електроприводів.
Чвертьоборотні. Поворот на 90°, повний хід за кілька секунд. Застосовуються з кульовими кранами й дисковими затворами там, де потрібне швидке перекриття. Опис серій – на сторінці чвертьоборотних приводів.
Лінійні. Поступальний рух штока, робота з регулюючими клапанами й вузлами теплопостачання. Параметри підбору для них окремі – зусилля й хід замість моменту та обертів, докладніше в розділі лінійних електроприводів.
Вибухозахищені. Виконання Ex d, Ex de, Ex e з маркуванням ATEX/IECEx для зон із вибухонебезпечною атмосферою.
Шість критеріїв підбору
Тип арматури – кран, клапан чи засувка. Визначає, який із чотирьох типів приводу взагалі розглядається.
Крутний момент із запасом 25–30 % до розрахункового.
Час повного ходу. Для аварійного перекриття зазвичай закладають 5–15 секунд, для регулювання – значно більше.
Умови експлуатації – температура, вологість, корозійна активність середовища, ступінь захисту оболонки.
Тип керування – релейне, аналогове 4–20 мА або цифрове по Modbus.
Електроживлення – 230 В однофазне для малих приводів, 380 В трифазне для потужних моделей, 24 В DC для систем із резервуванням.
Керування та діагностика
Дискретне керування будується на трьох сигнальних лініях: «відкрити», «закрити», «стоп». Цифрове дає значно більше: по Modbus RTU (RS-485) або TCP (Ethernet) у систему йдуть положення, крутний момент, температура, лічильник циклів і журнал аварій. Підтримуються Profibus DP, HART, Foundation Fieldbus. Для об’єктів, де перекриття має відбутися при зникненні живлення, передбачена серія аварійного захисту Failsafe.
Галузі застосування
Нафтогазова промисловість – магістралі, ГРС, об’єкти видобутку, де потрібні високий IP і робота до −60 °C. Атомна енергетика – системи охолодження й технічного водопостачання з вимогами до сейсмостійкості та ресурсу понад 10 000 циклів. Теплова енергетика – ТЕЦ, котельні, вентилі високого тиску на паропроводах. Водопостачання – насосні станції та очисні споруди. Хімія – корпуси з корозійностійких матеріалів, IP67–IP68. Гірничо-металургійні комбінати.
Що перевірити перед оформленням замовлення
Перед тим як підписувати специфікацію, варто переконатися в трьох речах. По-перше, комплект документів: паспорт, сертифікат відповідності й технічні умови на кожен виріб. По-друге, гарантія – у випадку SCHIEBEL це 24 місяці від дати відвантаження. По-третє, реальні строки: технічний підбір займає від кількох годин до п’яти робочих днів, відвантаження зі складу – від одного робочого дня, доставка по Україні здійснюється Новою Поштою, автотранспортом або самовивозом.
І остання практична порада: надсилайте постачальнику не назву моделі, яка стояла раніше, а параметри вузла – тип і DN арматури, момент, час ходу, умови експлуатації, тип сигналу й напругу. Підбір за параметрами майже завжди дає точнішу відповідність, ніж пряма заміна «як було».
